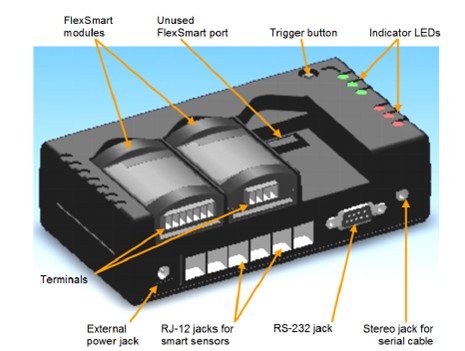

圖1：HOBO H22-001節能環境數據記錄儀組件

FlexSmart模塊端口：
記錄器可以安裝在最多三個FlexSmart模塊。這些可以由任意組合模擬和真有效值模塊。第三方傳感器（可通過Onset）是連接到記錄器通過這些模塊的終端.

觸發按鈕 (Trigger button)：
按住按鈕至少兩秒鐘，以手動方式啟動記錄，在該領域的觸發啟動HOBOware Pro在發射過程中被選中的選項。

LED指示燈 (Indicator LEDs)：
有三個綠色和三個紅色的狀態指示燈
綠色指示燈閃爍，顯示狀態或活動。 紅色指示燈閃爍，表明電池或記憶低，或者說，一個傳感器發生錯誤。

立體聲插孔串行電纜 (Stereo jack for serial cable)：
串行接口電纜連接到該端口，溝通HOBOware Pro或HOBOUShuttle。

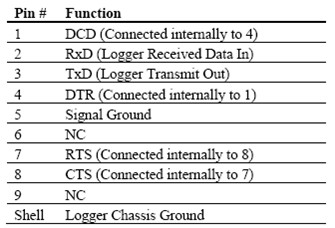

RS- 232插孔 (RS-232 jack)：此端口允許您連接記錄器通過一個DB9連接器，而不是立體聲插孔。為引出線 記錄器的RS - 232連接如下： 針＃功能 1 DCD（內部連接到4） 2 RXD（記錄器接收數據在） 3 TXD（記錄器發射出） 4 DTR（內部連接到1） 5信號地線 6數控 7 RTS（內部連接到8） 8 CTS（內部連接至7日） 9數控 殼牌記錄儀機箱接地

RJ- 12插孔
記錄器可安裝多達六個智能傳感器的任意組合

外部電源插座
一個可選的外部電源適配器，可以連接到這個端口，電源記錄儀。

安裝和測試

在部署記錄儀之前，詳細閱讀本節，并遵循所有的程序至少一次。這將確保您舒適與足夠的記錄器，并與HOBOware Pro軟件得到部署。它也將驗證記錄器的配置是否正確。注：請參閱HOBOware用戶指南有關安裝的詳細信息。需求您將需要下列項目準備使用的記錄器
1.5V堿性電池和小型十字螺絲刀（電池蓋）;或外部動力源•至少下列之一：- FlexSmart模塊與第三方傳感器和微型一字螺絲刀- 智能傳感器•串行接口電纜（加USB串行適配器，如果您的計算機沒有串行端口）•電腦運行HOBOware Pro版本2.1.1或更高
步驟要設置記錄儀，采取以下步驟：
1*插入電池或外接電源。要安裝電池，使用十字螺絲刀松開電池背面的螺絲艙門。卸下門。安裝八個新鮮的1.5伏電池，小心，以配合極性標記在電池倉。 更換電池盒蓋并擰緊螺絲，以確保它。不要過度擰緊螺絲。要使用外接電源，插頭插入電源插座或其它電源的電源適配器源，然后將其插入到外部電源插座的電源適配器。
2*安裝FlexSmart模塊（如適用）。最多可以安裝三個FlexSmart模塊上的記錄器�？刹迦肴魏文�塊插槽中的任意組合。
3*將第三方傳感器模塊（如適用）。有關安裝第三方傳感器的信息，請
4*連接智能傳感器（如適用）。堵塞6到RJ - 12模塊化插座的智能傳感器，或使用分離器安裝多個六。 （記住，一些智能傳感器有多個傳感器通道記錄儀）。支持多達15個傳感器通道，再加上自己的電池通道記錄儀（如果選擇用于記錄）。
5*連接到電腦主機。使用記錄器連接到計算機上運行的串行接口電纜（＃線PC - 3.5的一部分）HOBOware Pro。如果您的電腦不具備串行端口，您可以使用一個Keyspan產品™USB串行適配器（部分＃線- USB232）連接到USB端口在您的計算機上的記錄器。
6。訪問HOBOware Pro的啟動對話框。在發射窗口，你應該看到所有的智能傳感器和FlexSmart模塊列表 連接到記錄儀。


(圖2)
圖2：FlexSmart模塊
配置FlexSmart模塊:而智能傳感器的設計和預先為特定目的，F(xiàn)lexSmart模塊userconfigurable以適應廣泛的Onset和第三方傳感器。要充分利用這個優勢適應性強，HOBOware Pro可以讓你在啟動時配置這些模塊，或者創建和保存不同的配置要加載的模塊，需要時。
如果你只連接智能傳感器，直接跳到下一個主題“，啟動記錄器。”
1.HOBOware Pro的訪問配置通道“。
在HOBOware啟動窗口，雙擊一個模塊的名稱，以展開它，然后選擇模塊的通道，然后單擊配置。
2.加載現有的配置，如果可用。
HOBOware Pro可能已經有一個傳感器的默認配置。點擊“載入”按鈕選擇一個現有的傳感器配置。
3.評論加載的配置，或創建一個新的。
“配置通道”對話框允許您創建或更改的頻道名稱，縮放參數，以及其他物品。 （參考HOBOware用戶手冊獲取細節。）
4.查看或設置勵磁電源，如適用。
如果這是一個模擬模塊，確保勵磁電源設置是正確的旨在傳感器。
5.保存新的或更改的配置。
如果您使用的是一個默認的配置沒有任何變化，請?zhí)�過這一步。
6.單擊“配置”完成配置。
每個模塊的每個通道重復這些步驟。
