線性縮放助理

當您輸入兩個原始值及其相應的測量值時，線性縮放助手將數據系列從兼容傳感器轉換為其他測量。轉換必須基于線性關系。不支持非線性縮放。

支持的傳感器

該助手適用于以下傳感器：

CABLE-2.5-STEREO電壓輸入電纜

CABLE-4-20-mA輸入電纜

CABLE-ADAPx

S-CIA-xxxx 12位4-20mA輸入適配器

S-VIA-xxxx 12位電壓輸入適配器

S-FS-CVIA FlexSmart™模擬模塊

S-FS-TRMSA FlexSmart TRMS模塊

U30模擬傳感器端口

S-LWA-xxxx葉片濕度

S-SMx-xxxx土壤水分

線性縮放助手只能應用于來自這些傳感器的記錄數據。

其他類型的縮放

還有其他類型的可用縮放可能適用于您的配置：

FlexSmart™模塊在啟動之前設置為縮放，作為模塊配置過程的一部分。如果需要創建不同的測量，可以稍后使用線性縮放助手重新縮放這些縮放系列。請參閱配置模擬量模塊/端口。

脈沖縮放助手類似于線性助手，但只允許縮放脈沖數據。

使用線性縮放助理

啟動時：使用具有支持在啟動時縮放的傳感器的記錄器，單擊工具欄上的啟動圖標。單擊縮放按鈕。雙擊助手名稱或選擇助手，然后單擊創建按鈕。

在繪圖設置：讀出一個記錄器或打開一個支持線性縮放的文件。選擇Linear Scaling Assistant，然后單擊Process按鈕。

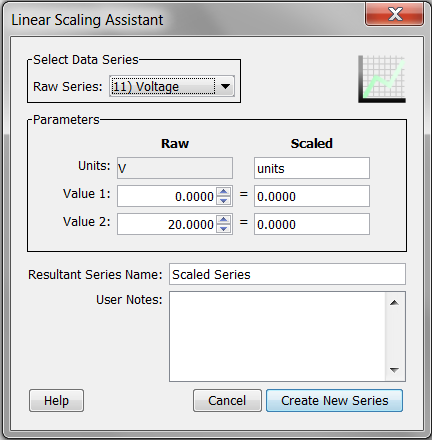

在“線性縮放助手”窗口中，從“原始系列”下拉列表中選擇要轉換的數據系列。

在“參數”面板的“縮放”列中，鍵入縮放系列的單位名稱，并在“縮放”列中輸入縮放值，以與“原始”列中的數字相對應。（原始列中的默認值基于傳感器支持的高和低值，但您可以使用不同的值，只要這些值落在傳感器的范圍內）。這些數字建立了原始和縮放之間的線性關系值。

在“結果序列名稱”字段中，保留默認名稱或鍵入新名稱。

鍵入關于正在創建的系列的任何用戶注釋（可選）。

單擊創建新系列按鈕。

如果從“啟動”窗口運行助手，則“縮放”按鈕顯示新創建的系列數。如果在繪圖時使用此助手，則會在“繪圖設置”對話框中列出并選擇新系列。單擊繪圖按鈕以顯示系列。

縮放的系列將立即顯示在繪圖中，或者當您在啟動時配置時讀出記錄器。縮放系列的設置在繪圖的“詳細信息”窗格中列出：
